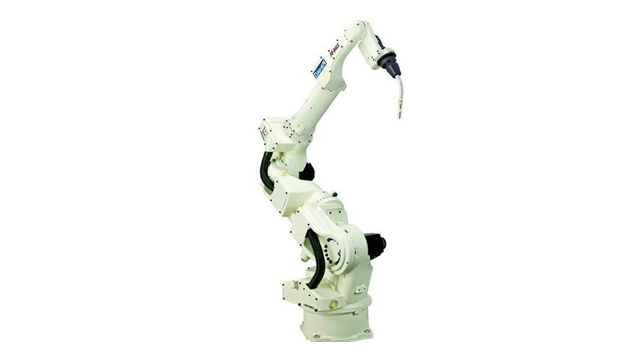

| 型號 | FD-B4LS | |
| 構造 |
垂直多關節型 |
|
| 軸數 | 7軸 | |
| 負載 | 4kg | |
| 重復定位精度 | ±0.08mm | |
| 驅動方法 |
AC伺服馬達 |
|
| 驅動容量 | 5650W | |
| 位置反饋 |
絕對值編碼器 |
|
| 動作范圍 | 基本軸J1（旋轉） | ±170° |
| 基本軸J2（前后） | -145°~+70° | |
| 基本軸J7（旋轉） |
±90° |
|
| 基本軸J3（上下） | -170°~+154° | |
| 手臂軸J4（回轉） | ±155° | |
| 手臂軸J5（擺動） | -45°~+225° | |
| 手臂軸J6（扭轉） | ±205° | |
| 最大速度 | 基本軸J1（旋轉） | 3.40rad/s{195°/s} |
| 基本軸J2（前后） | 3.49rad/s{200°/s} | |
| 基本軸J7（旋轉） |
2.79rad/s{160°/s} |
|
| 基本軸J3（上下） | 3.49rad/s{200°/s} | |
| 手臂軸J4(回轉） | 7.33rad/s{420°/s} | |
| 手臂軸J5（擺動） | 7.33rad/s{420°/s} | |
| 手臂軸J6（扭轉） | 10.5rad/s{600°/s} | |
| 荷載能力 | 允許扭矩J4（回轉） | 10.1N.m |
| 允許扭矩J5（擺動） | 10.1N.m | |
| 允許扭矩J6（扭轉） | 2.94N.m | |
| 允許慣性矩J4（回轉） | 0.38kg.m² | |
| 允許慣性矩J5（擺動） | 0.38kg.m² | |
| 允許慣性矩J6（扭轉） | 0.03kg.m² | |
|
機器人動作范圍截面面積 |
5.28m² ×340° |
|
|
周圍溫度·濕度 |
0~45℃,20~80%RH(無冷凝） |
|
|
本體重量 |
321kg |
|
|
第3軸可載能力 |
10kg |
|
|
安裝方式 |
地面 |
|
| 本體顏色 |
白色(芒賽爾色標10GY9/1)
|
|
|
|
|
|
